Плата керування «CHASNYCHOK»

Опис

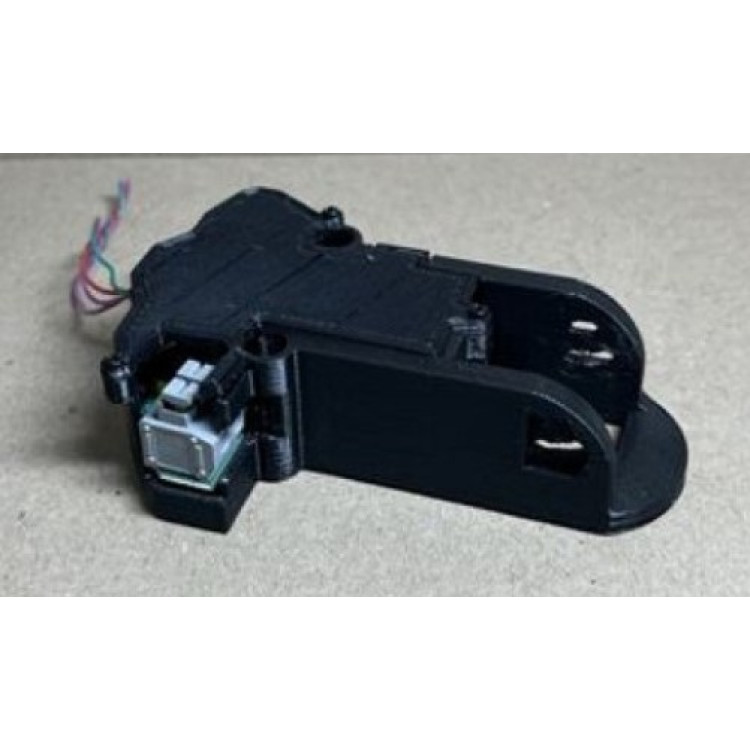

Електронний модуль у пластиковому корпусі, призначений для інтеграції в компактні технічні системи та платформи з обмеженим монтажним простором. Габарити плати становлять 9,5 × 7,15 × 2,55 см, маса — 0,05 кг, що дає змогу використовувати її в легких конструкціях, де важливі невеликі розміри та низьке навантаження на раму. Конструкція передбачає встановлення в раму формату 7", тобто в стандартний посадковий простір для сумісних платформ.

Корпус виготовлений із пластику. Такий матеріал зменшує загальну масу виробу, не схильний до корозії та забезпечує базовий захист внутрішніх компонентів від пилу, випадкового контакту й незначних механічних впливів. Для контролю роботи передбачено візуальний індикатор стану, що спрощує перевірку підключення та поточного режиму без додаткового діагностичного обладнання.

Живлення модуля здійснюється від вхідної напруги 5 В при струмі до 1000 мА. Вихідні параметри становлять 11 В при струмі від 1000 до 4000 мА. Такі характеристики важливі для сумісності з іншими електронними вузлами та для оцінки навантаження в системі. Вбудований елемент живлення має ємність 1200 мА·год і номінальну напругу 3,6 В. Ємність показує, який запас енергії може забезпечити модуль, а напруга — з якими компонентами його коректно поєднувати.

У конструкції також реалізовано апаратні й програмні елементи контролю стану, включно з інтерфейсом керування від польотного контролера через PINIO та часовими затримками безпечного переходу в робочий режим. Це дає змогу точніше інтегрувати модуль у склад електронної системи та зменшити ризик помилкового спрацювання під час підключення.
