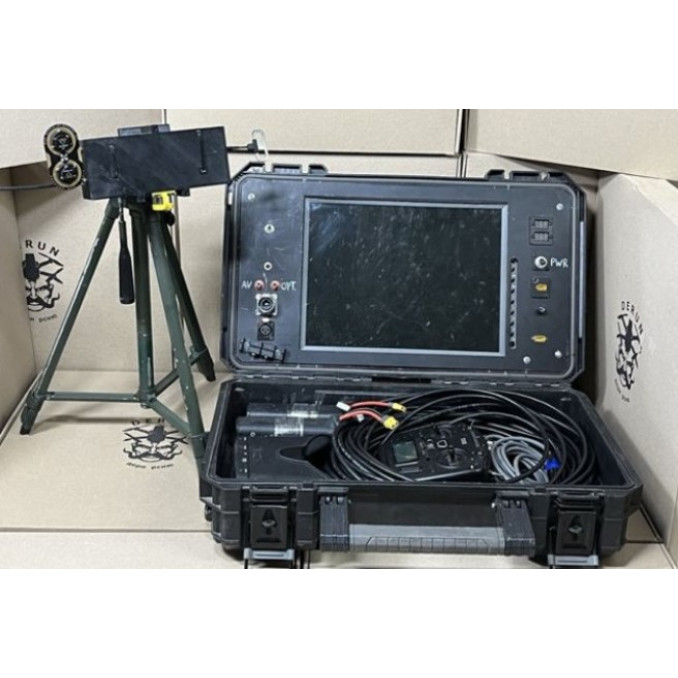

Наземна станція керування «VYDELKA»

Опис

Наземна станція керування «VYDELKA» — комплект для керування та приймання відеосигналу, який об’єднує станцію керування, антенний комплекс, а також, залежно від комплектації, ретранслятор і мачти. Базовий склад включає монітор понад 15 дюймів, окуляри, пульт керування та сигнальний кабель довжиною 20 м. Такий набір дає змогу організувати робоче місце оператора з виведенням зображення на екран або в окуляри.

Станція підтримує кілька діапазонів для радіокерування: 370-570, 720-1020 і 2100-2500 МГц. Для відеотрансляції доступні діапазони 960-1400 і 3000-7200 МГц. Наявність кількох частотних діапазонів дає змогу підібрати конфігурацію під сумісне обладнання та змінювати параметри роботи залежно від умов використання. Передбачене перемикання відеоканалів і перемикання частот радіокерування без зміни основного складу комплексу.

Дальність зв’язку антенного комплексу з ретранслятором становить до 30 км. Ретранслятор у такій системі використовується для передавання сигналу між елементами комплексу на значній відстані. Його маса без акумулятора становить 1,15 кг, з акумулятором — 1,6 кг. Маса передавача наземної станції — 0,4 кг, самої наземної станції — 10,16 кг, загальна маса комплексу без БпЛА — 18,37 кг. Мачта ретранслятора заввишки 12 м має масу 5,61 кг.

Корпус наземної станції має габарити 0,55 × 0,32 × 0,15 м. Живлення — 2*6S2P (2*8400мАг). Позначення 6S2P означає акумуляторну збірку з шести послідовно з’єднаних елементів у двох паралельних гілках, що використовується для отримання потрібної напруги та запасу ємності. Такий формат живлення поширений у техніці, де важливі баланс маси, автономність і стабільність роботи обладнання.
