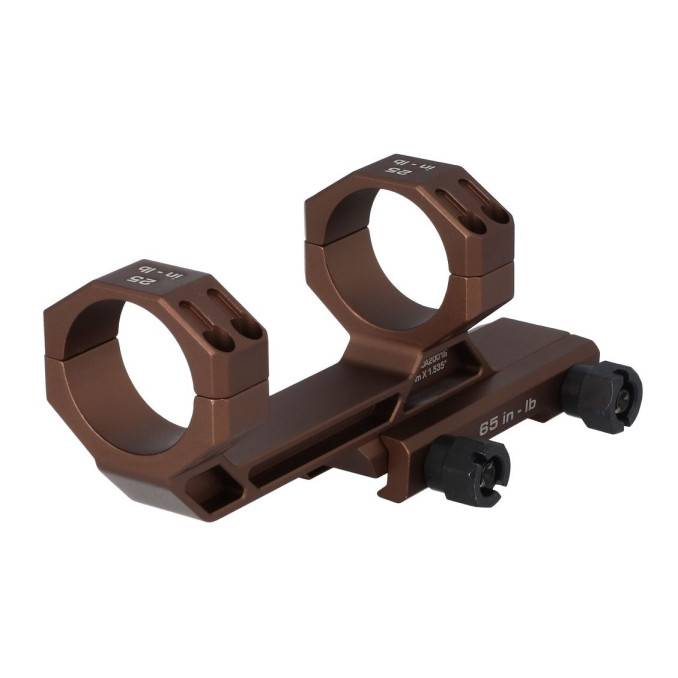

Моноблок SIG Optics ALPHA-MSR Scope Mount 30 мм 1.535" Coyote

Описание

SIG Optics ALPHA-MSR Scope Mount — моноблочное крепление с выносом, предназначенное для установки оптических прицелов с центральной трубкой диаметром 30 мм. Основание монтируется на направляющую Picatinny, а вынесенное вперед положение колец помогает правильно разместить окуляр на карабинах с относительно короткой верхней планкой.
Высота крепления составляет 39 мм, или 1,535" относительно монтажной плоскости. Такая конфигурация рассчитана прежде всего на современные полуавтоматические платформы, где оптический прицел обычно устанавливается выше, чем на классическом охотничьем оружии. Высота также обеспечивает необходимый зазор между корпусом оптики и верхней частью оружия.
Моноблочная конструкция объединяет основание и оба кольца в единый узел. Это упрощает взаимное выравнивание колец и уменьшает вероятность их смещения относительно друг друга. При правильной установке нагрузка равномерно распределяется по поверхности центральной трубки прицела.
Основные элементы изготовлены из специального стального сплава. Материал сочетает механическую прочность с определенной упругостью, благодаря чему кольца способны плотно охватывать корпус оптики без чрезмерного локального давления. Точная обработка посадочных поверхностей способствует стабильному положению прицела после затяжки.
Наружные поверхности имеют эпоксидное порошковое покрытие цвета Coyote. Оно защищает металл от окисления и воздействия влаги. Покрытие также рассчитано на контакт с оружейными маслами, чистящими составами и другими средствами, применяемыми при обслуживании оружия.
Крепление к направляющей осуществляется при помощи гайки размером 1/2". Рекомендованный момент ее затяжки составляет 65 in/lbs. Соблюдение этого значения позволяет надежно зафиксировать основание на планке без чрезмерной нагрузки на резьбовые и зажимные элементы.
Верхние части колец удерживаются винтами T15 Torx. Для них указан момент затяжки 25 in/lbs. Равномерное затягивание винтов с чередованием сторон помогает избежать перекоса крышек колец и неравномерного сжатия трубки оптического прицела.
Перед установкой необходимо проверить, что диаметр центральной трубки оптики точно соответствует размеру 30 мм. Посадочные поверхности должны быть очищены, а прицел следует предварительно выставить по удалению выходного зрачка и положению прицельной марки до окончательной фиксации.
SIG Optics ALPHA-MSR Scope Mount производится в Китае. Моноблок выполнен в цвете Coyote и предназначен для оружейных систем с направляющей Picatinny. Применение рекомендованных моментов затяжки является важным условием правильной и стабильной установки оптики.
